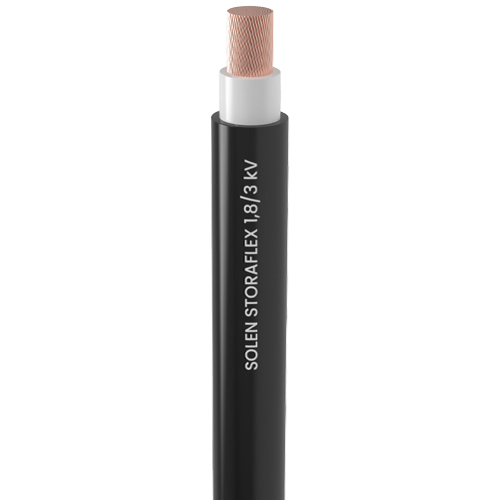

STORAFLEX – 1,8/3 kV
Toprak altına gömülerek veya boru içerisinde tesis edilebilir; ayrıca ilave bir mekanik korumaya ihtiyaç duymadan açık alanlarda kullanılabilir.
Nemli ortamlara ve tam suya daldırma koşulları dâhil (AD8) zorlu çevre şartlarına dayanıklıdır.
Storaflex kablolar, yağa ve kimyasallara karşı iyi direnç özelliklerinin yanı sıra tuz sisi ve kimyasal buharlara karşı mükemmel dayanım sunar.
İletken : Tavlı, esnek çıplak bakır. IEC 60228’e göre Class 5
(Talep üzerine Sınıf 2 ve/veya kalaylı bakır seçenekleri mevcuttur.)
İzolasyon : Sert Tip Etilen Propilen Kauçuk (IEC 60502-1’e uygun HEPR)
Dış Kılıf : Özel Halojen İçermeyen, Alev Geciktirici (IEC 60502-1’e uygun HFFR) bileşik.
Anma Gerilimi (U0/U) :
1800 / 3000 V AC
2700 / 4500 V DC
Maksimum Gerilim (Umax) :
3600 V AC
5400 V DC
Test Gerilimi :
6,5 kV AC
Çalışma Sıcaklığı :
-40°C / +90°C
En Düşük Montaj Sıcaklığı :
-15°C
Maksimum Kısa Devre Sıcaklığı :
+250°C
Bükülme Yarıçapı :
6 x Dış Çap (Sabit Kurulum)
10 x Dış Çap (Montaj Esnasında)
| KABLO TİPİ | DAMAR SAYISI |
KESİT mm2 |
DIŞ ÇAP mm |
BÜKÜLME YARIÇAPI (min.) mm |
YAKL. AĞIRLIK kg/km |
MAKS. İLETKEN DİRENCİ (*) 20oC ohm/km |
| STORAFLEX | 1 | 16 | 11,7 -0,3 /+0,5 | 07,2 | 227 | 1,21 |
| STORAFLEX | 1 | 25 | 12,9 -0,3 /+0,5 | 77,4 | 309 | 0,780 |
| STORAFLEX | 1 | 35 | 14,1 -0,3 /+0,5 | 84,6 | 415 | 0,554 |
| STORAFLEX | 1 | 50 | 15,6 -0,3 /+0,5 | 93,6 | 556 | 0,386 |
| STORAFLEX | 1 | 70 | 17,5 -0,3 /+0,5 | 105,0 | 749 | 0,272 |
| STORAFLEX | 1 | 95 | 19,1 -0,5 /+0,8 | 114,6 | 958 | 0,206 |
| STORAFLEX | 1 | 120 | 21,5 -0,5 /+0,8 | 129,0 | 1.206 | 0,161 |
| STORAFLEX | 1 | 150 | 23,0 -0,5 /+0,8 | 138,0 | 1.440 | 0,129 |
| STORAFLEX | 1 | 185 | 25,0 -0,5 /+0,8 | 150,0 | 1.780 | 0,106 |
| STORAFLEX | 1 | 240 | 27,9 -0,5 /+0,8 | 167,4 | 2.297 | 0,0801 |
